Beschreibung

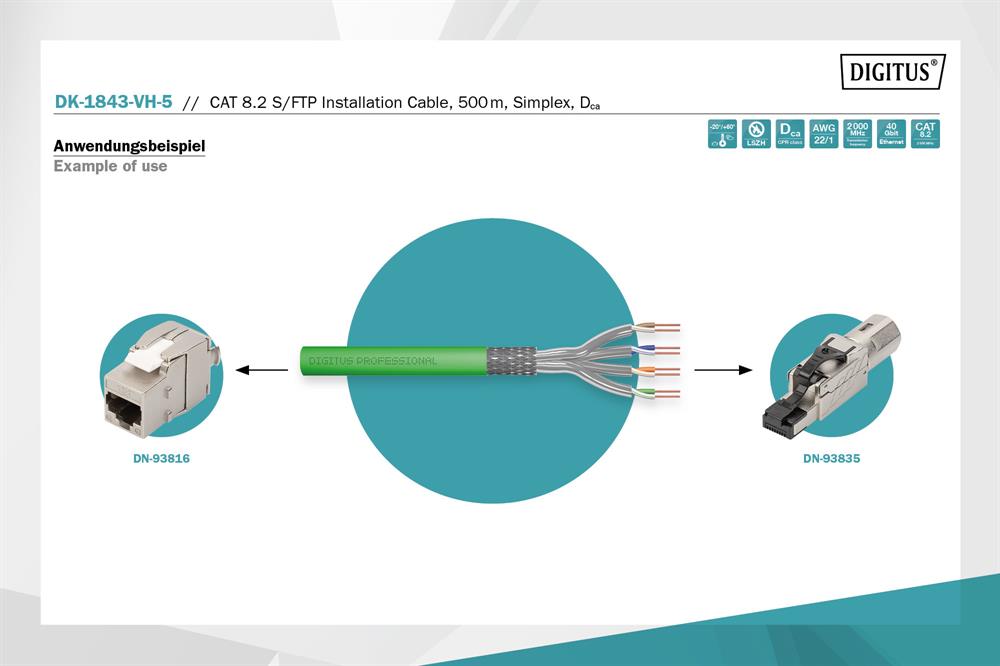

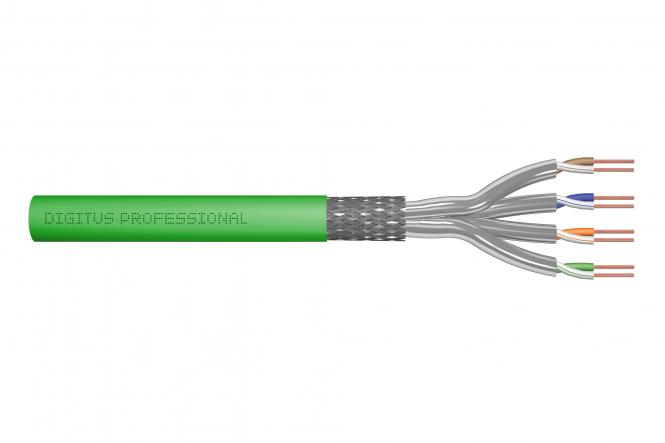

CAT 8.2 S/FTP Installationskabel auf Trommel, 1000 m, Simplex, Dca
Physikalische Eigenschaften:
Leiter: Blanker Kupferdraht, AWG 22/1
Isolierung: SFS-PE (geschäumter Polyethylen-Mantel)
Gesamtzahl der isolierten Leiter: 8, verdrillt zu 4 Paaren
Farbcode: Blau-Weiß, Orange-Weiß, Grün-Weiß, Braun-Weiß
Abschirmung der Einzelpaare: Aluminiumkaschierte Polyesterfolie, deckt 100 % ab
Gesamtschirmung: Verzinntes Kupfergeflecht
Außenmantel: Dca-s2,d1,a1 gem. EN 50575
Außenmantelstärke (nominal): 0,55 mm nominal
Außenmantelfarbe: Grün
Mechanische Eigenschaften:
Zugentlastung: 150N max.
Dynamischer Biegeradius: 8x AD mm min.
Statischer Biegeradius: 4x AD mm min.
Transport- und Lagertemperaturbereich: -20 °C bis +75 °C
Betriebstemperaturbereich: -20 °C bis +60 °C
Installationstemperaturbereich: 0 °C bis +50 °C
Außendurchmesser Simplex (nominal): 7,9 mm nominal (Dca)
Gewicht (kg/km): 65 kg/km
Elektrische Eigenschaften:
Impedanz: 100±15Ohm @ 1 - 2000MHz
Kapazität: 99 pF/30m nominal @ 1 KHz
Kapazitätsunsymmetrie (Paar-Erde): 99pF/30m max. @ 1 KHz
Isolationswiderstand: 5 GOhm x km min.
Gleichstromwiderstand: 2.4Ohm/30m max. (4% max. unbalancierter Widerstand)
Schleifenwiderstand: 5.6 Ohm/24m max. (3% max. unbalancierter Widerstand)
Betriebsspannung: 72 Vdc max.
Kopplungsdämpfung: CA-Type 1
Phasenverzögerung: 171 nS/30 m max.
Laufzeitverzögerung: 13,5 nS/130 m max.
Trennklasse: „d“ gem. EN 50174-2
NVP: 79%

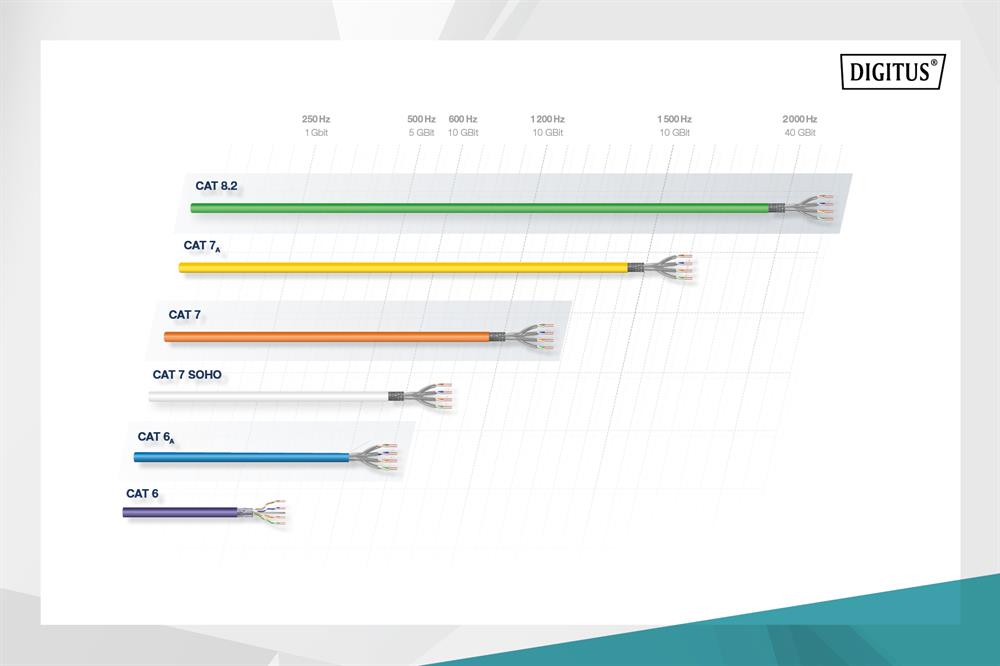

Kategorie: CAT 8.2
Schirmung: S-FTP, Paare in Metallfolie und Geflecht geschirmt
BauPVO: Dca
Länge: 100 m
Farbe: grün
Kabelaufbau: 4 x 2 AWG 22/1, massives Twisted Pair
Mantel: LSOH
