Beschreibung

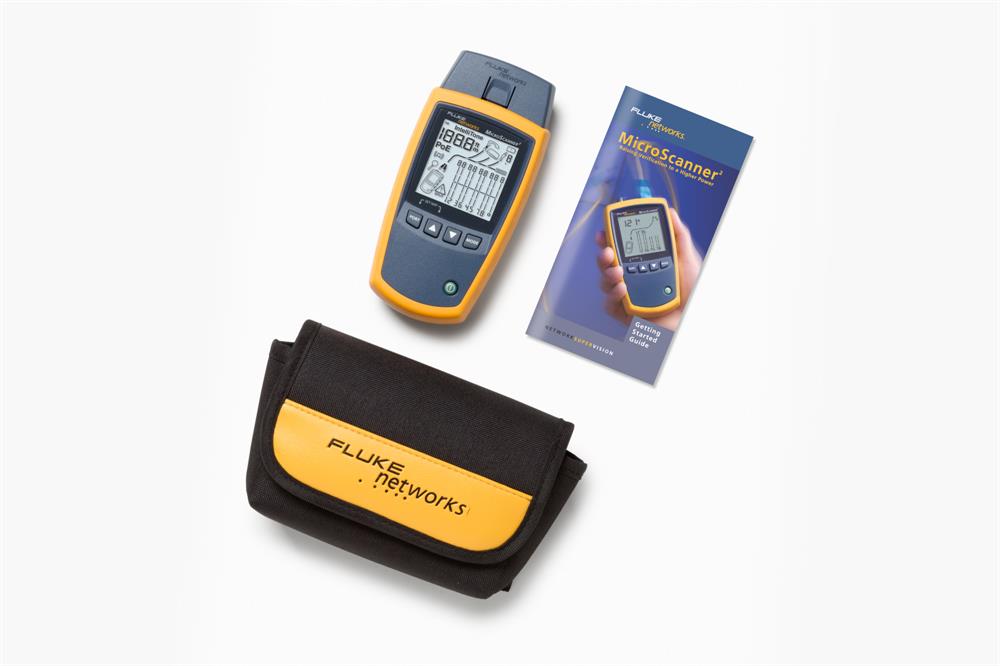

MicroScanner 2 Kabelverifikationstester beeinhaltet MicroScanner2, Haupt Wiremap Adapter

Merkmale des MicroScanner2-Testers:

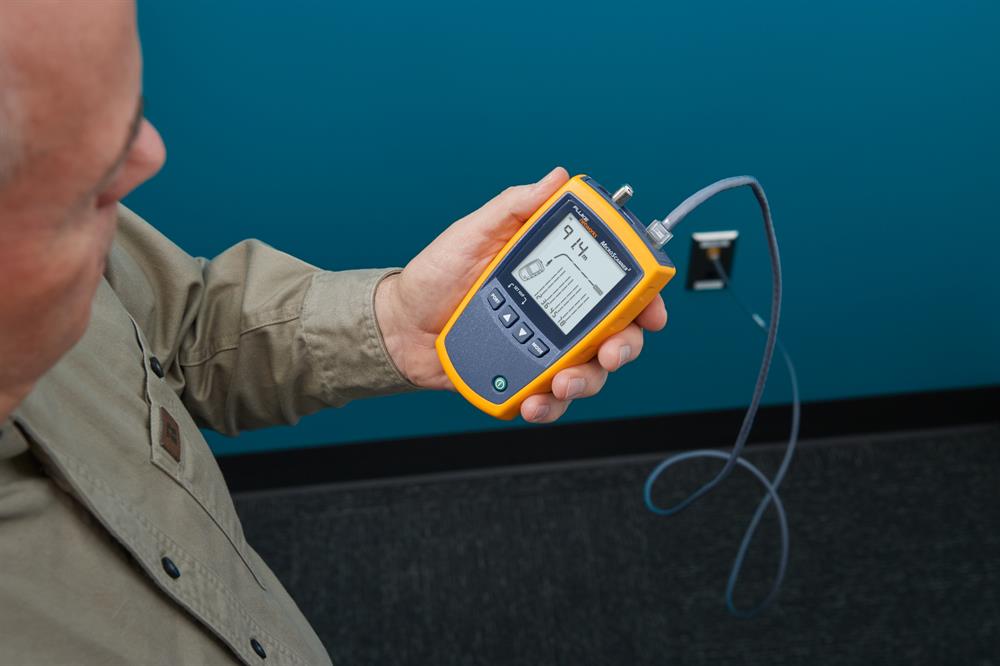

Das große, gut ablesbare Display erleichtert die Arbeit und stellt die Messergebnisse auf einfache Weise dar, d.h. Anschlussplanprüfung, Längen, Kabelidentifikation sowie eine Anzeige, wo das Kabel beschädigt ist.
Prüfung von UTP-, FTP-, SSTP-Verkabelung - RJ45-Stecker, RJ11/12-Stecker, Verkabelung auf Basis von 75O, 50O, 93O-Koaxialkabeln - F-Stecker.
Längenmessung (bis zu 460 m, Messfehler 0,3 m).
Vollständige Prüfung des Anschlussplans von Twisted-Pair-Kabeln, Anzeige der Fehlerstelle (Entfernung zum Fehler).
Erkennung der folgenden Fehler: Unterbrechung, Kurzschluss, verkehrte Paare, gekreuzte Paare.
Ortung von Kabeln und einzelnen Kabelpaaren. Der MicroScanner arbeitet im Tongeneratormodus (analog oder digital) in Verbindung mit dem Probenehmer IntelliTone 200.
Ortung von Kabeln mit Hilfe von Fernleitungskennungen (Kennungssatz #2-7, FL-MS2-IDK27- im Satz enthalten). Das Prüfgerät erkennt die Identifizierungsnummer, die am anderen Ende der Strecke (Kabel) eingesteckt ist.
Erkennung von Ethernet-Signalen (10/100/1000 Ethernet, Halb-/Vollduplex-Übertragungsmodus), POTS und PoE (Erkennung von POE-Geräten gemäß 802.3af).
Die robuste Gummiummantelung des Zählergehäuses bietet eine hohe Widerstandsfähigkeit gegen mechanische Beschädigungen und gewährleistet maximalen Komfort bei der Bedienung.

Umweltbezogene Spezifikationen:
Betriebstemperatur: 0°C bis 45°C
Lagertemperatur: -20°C bis +60°C
Relative Luftfeuchtigkeit während des Betriebs (% RH nicht kondensierend): 90% (10°C bis 35°C); 75% (35°C bis 45°C)
Stöße und Vibrationen: Zufällig, 2 g, 5 Hz-500 Hz (Klasse 2), Falltest aus einer Höhe von 1 m mit und ohne mitgeliefertem Anschlusskartenadapter
Sicherheit: IEC 61010-1, dritte Ausgabe
Höhe der Nutzung: 4000 m; Lagerung: 12000 m
EMC: IEC 61326-1
Allgemeine Spezifikationen:

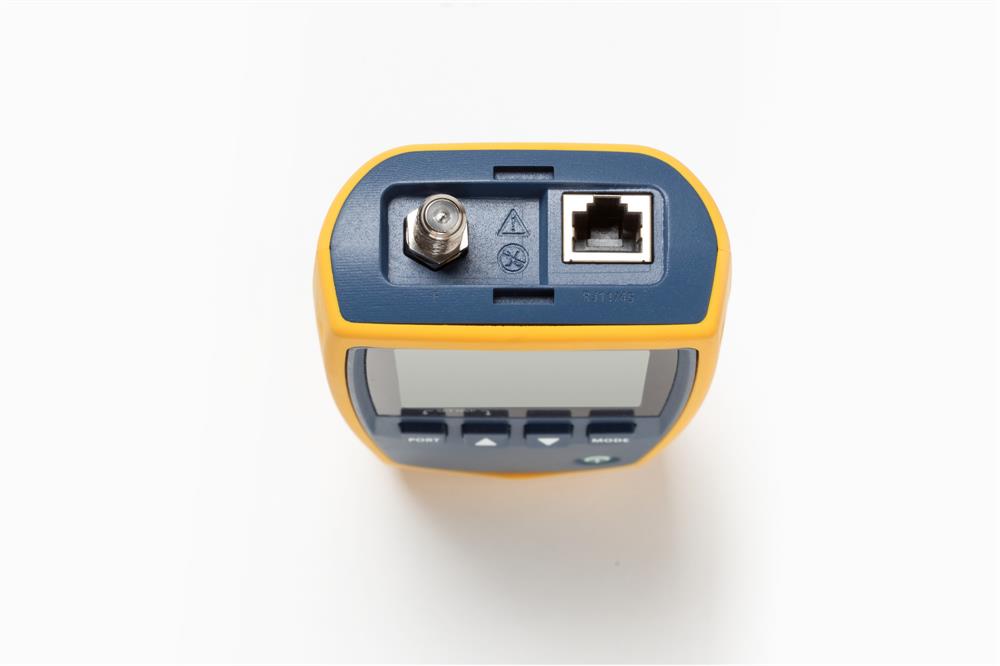

Prüfanschlüsse: Test-Steckverbinder: Abgeschirmte 8-polige Modularbuchse, kompatibel mit 8-poligen Modularsteckern (RJ45) und 4-poligen Modularsteckern (RJ11). MicroScanner 2: F-Steckverbinder für Koaxialkabel.
Macht: Batterietyp: 2 AA-Alkalibatterien (NEDA 15A, IEC LR6) Lebensdauer der Batterie: 20 Stunden typische Nutzung Andere kompatible Batterietypen: 2 AA-Lithium-Batterien, NIMH, NICAD
Abmessungen und Gewicht (mit installierten Batterien und Anschlusskartenadapter im Lieferumfang): 7,6 cm x 16,3 cm x 3,6 cm, Gewicht 300 g
Bildschirm: Monochromes LCD-Display mit Hintergrundbeleuchtung
Test-Modi:
Er misst die Länge, prüft den Verbindungsplan, identifiziert entfernte ID-Locators und erkennt Ethernet
Ports. MicroScanner zeigt auch die Meldung an: HIGH O, wenn der Kabelwiderstand größer als 12,5 O ist. Alle Ergebnisse werden auf einem einzigen Bildsc
Technische Daten:
Geprüfte Kabeltypen: Verdrilltes Kabel: UTP, FTP, SSTP Koaxial (MicroScanner2): 75 O, 50 O, 93 O
Test der Länge: Reichweite: 460 m (1500 ft)
Auflösung: 0,3 m (1 ft)
Typische Genauigkeit: ± 4 % oder 0,6 m (2 ft), je nachdem, welcher Wert größer ist. Die NVP-Unsicherheit ist ein zusätzlicher Fehler.
Kalibrierung: vom Benutzer einstellbarer NVP für Twisted Pair und Koaxialkabel (MicroScanner2). Kann den tatsächlichen NVP mit einer bekannten Kabellänge bestimmen.
Test des Verbindungsplans: Erkennt Fehler, Kurzschlüsse, Verdrahtungsfehler, geteilte Paare und bis zu sieben Leitungsadapter-Kennungen. Der Verbindungsplan wird auf einer proportionalen Länge gezeichnet, um die ungefähre Position von Fehlern visuell anzu
Ethernet-Port-Erkennung: Erkennt die empfohlene Geschwindigkeit von 802.3-Ethernet-Ports mit Geschwindigkeiten von 10 Mb/s, 100 Mb / s und 1 Gb/s.
Tongenerator:
Unterstützt Tonung und Kabelzuordnung mit der digitalen Sonde IntelliTone. Erzeugt vier Töne, die mit typischen Analogsonden kompatibel sind.
Die SmartTone ™ Funktion ermöglicht die eindeutige Identifizierung von Kabeln im Bündel, wenn die IntelliTone- oder Analogsonde verwendet wird.
